天守閣　コンクリート工事

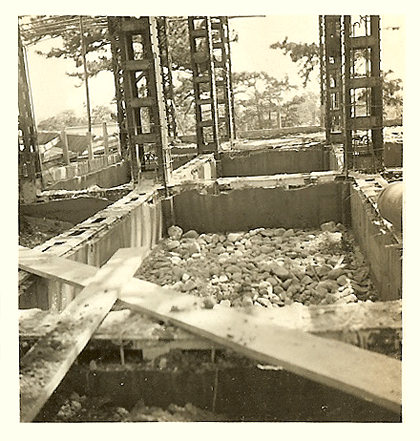

写真は地中梁にコンクリート打ち込みが終わり型枠もはずした後に、地中梁で繋がれた間に石（割栗石：わりぐりいし）を入れています。
一輪車に石を乗せ足場板（敷いている板）の上を運びます。

※地中梁
（ちちゅうばり）鉄筋コンクリートの基礎相互を連結する梁

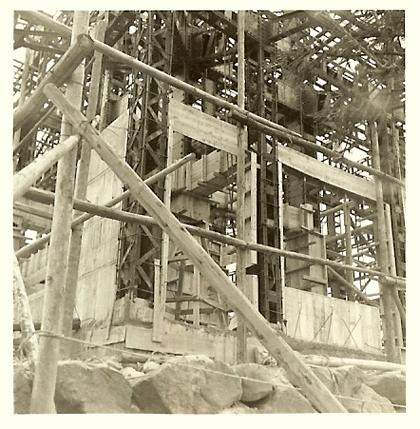

型枠途中の写真

１階の柱や壁にコンクリートを打ち込む為の型枠が取り付けられています。
手前に見える丸太は足場で、
この上に乗って作業をしていました。
今でもこの丸太足場を使用する場合がありますが、殆どは鋼管の足場を使用しています。

※型枠　(かたわく）
硬化していないコンクリ−トを流出しないようにふせぐ仮設の枠組み。

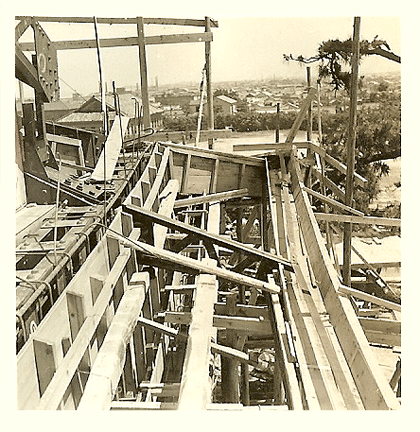

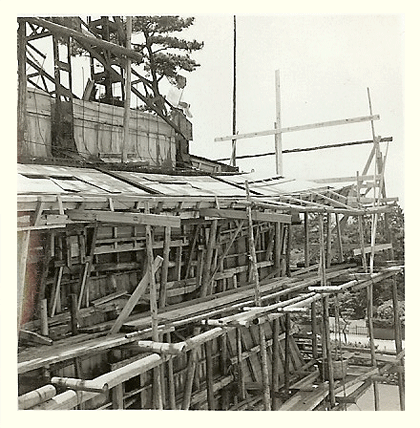

コンクリートを打ち込む為の型枠：１層目の軒先部分

この部分のそり具合が全体のバランスに大きく影響します。
屋根勾配がついているので、天場部分もコンクリートがもれないように板を張りコンクリートを打ち込む場所を空けています。

1階壁の部分を見ると、枠を横方向に押さえている木（端太角：ばたかく　ここでは横方向だから「よこばた」）がありますが、現在では再利用の為に殆どは、鋼製の角パイプを使用しています。

コンクリートを打ち込む為の型枠：１層目の軒先部分

１層目軒先茅負そり
この部分のそり具合が全体のバランスに大きく影響します。

※茅負（かやおい）
軒の先端で垂木に支えられる横木

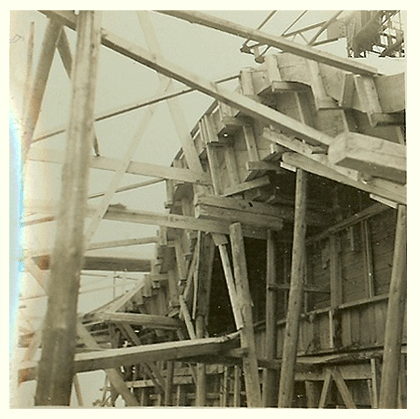

コンクリートを打ち込む為の型枠：２階唐破風（からはふ）型枠

良く知られている道後温泉本館の正面中央屋根と同じ形です。

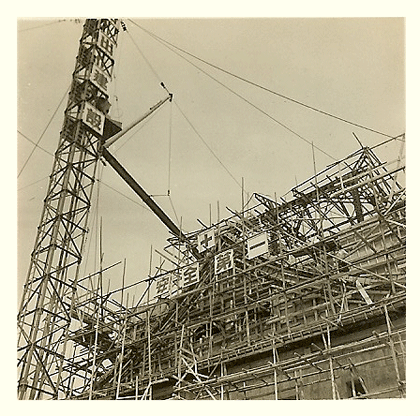

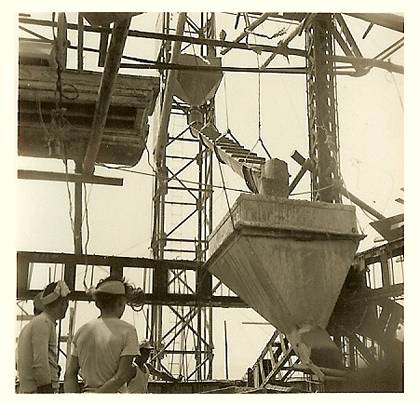

コンクリート打ち込み状況：２階コンクリート打込み作業

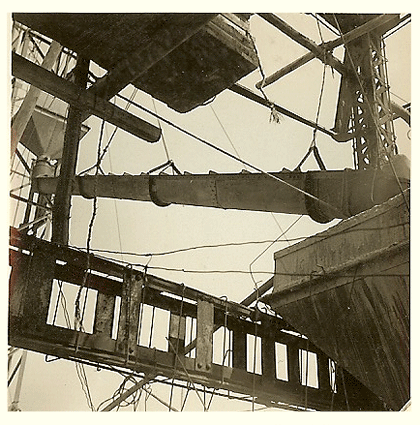

クレーンの支柱に添ってホッパー（じょうごの様な物）に入れたコンクリートを吊り上げ、シュート（丸樋の大きいような物）を使って送っています。

コンクリート打ち込み状況：２階コンクリート打込み作業

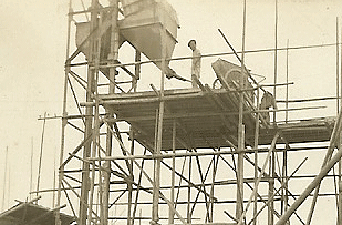

シュートで送られたコンクリートは、一度ホッパー（じょうごの様な物）で受けます。

コンクリート打ち込み状況：２階コンクリート打込み作業

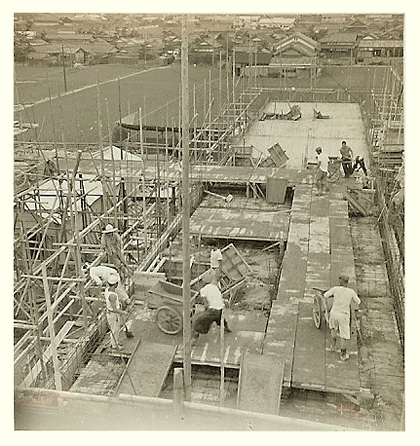

シュートで送られたコンクリートは、一度ホッパーで受けられホッパーからカート （現在の一輪車を大きくして二輪にしたもの） へ移し変えて打込む場所に投入されます。

カートの写真

コンクリート打ち込み状況

ホッパーからカートへコンクリートを移している様子。

コンクリート打ち込み状況

「何回往復すれば良いんでしょうね？」

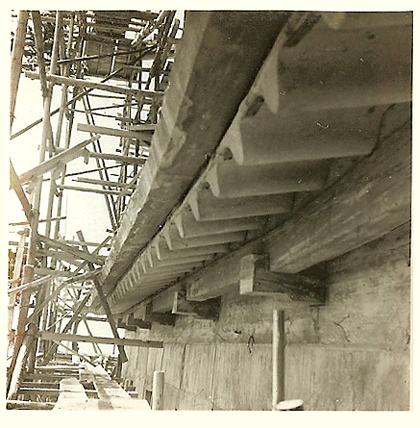

型枠が外されたところ

左写真：軒先部分

軒下の化粧垂木は、別に作られ取り付けられています。
化粧垂木は矩形なので最終的に漆喰で矩形に模られます。

下写真
軒先の化粧垂木をつっくている様子

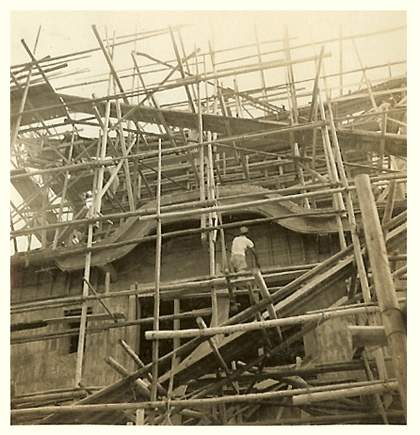

型枠が外されたところ

２階唐破風部分

軒先の箕甲（みのこ）と呼ばれる曲線勾配部分もうまく打ち上がっています。
また、破風の下端彫り（眉彫：まゆぼり）も型枠に細工されていたようです。

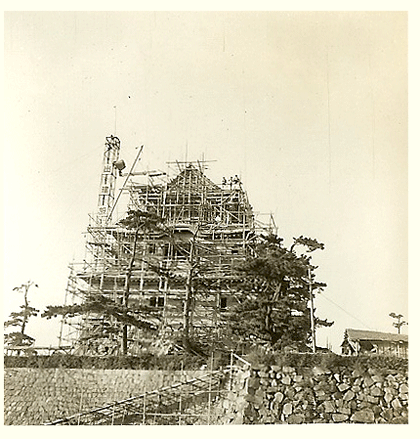

コンクリートの打ち上がり

すべての型枠がはずされたところ。

大天守屋根軒先付近の足場に3名座っているのがわかります。「見晴らしは良いでしょうけど、背筋が寒くなります」
作業スペースを確保する為、岸和田城特有の犬走りに仮設スロープを設け資材置き場としていたようです。

上棟を祝う

後方向かって右側の人が持っているのは、 ご幣（へい）と呼ばれるもので、日の丸の扇などを飾り、上棟の時に魔よけのために一番高い棟木に立てます。

岸和田城入口（小天守）の石積み階段で記念撮影。
